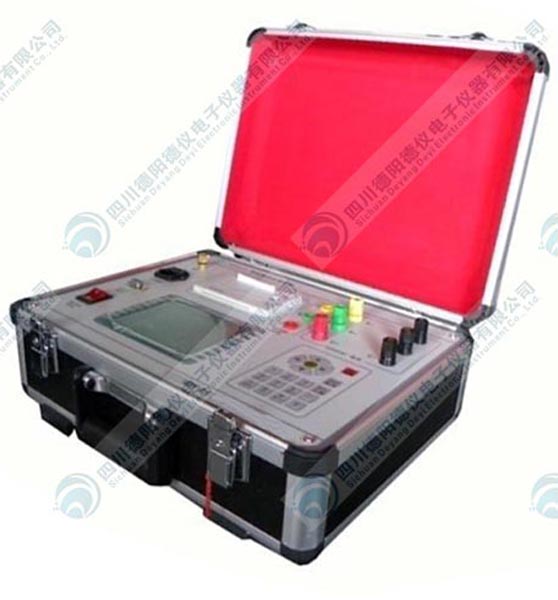

DY-RL有源变压器容量特性测试仪是专门用于变压器容量、损耗参数测量的高精度仪器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。
功能特点
﹥可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗、零序阻抗。
﹥可自动进行波形畸变校正，温度校正，电压校正，电流校正，操作人员只需根据变压器类型输入校正指数仪
器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。
﹥允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
﹥电压回路宽量限：不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
技术参数
| 输入特性 | 有源部分 | 无源部分 |
| 电压测量范围：0~10V 电流测量范围：0~10A | 电压测量范围：0~750V。 电流测量范围：0~100A。 | |
| 准确度 | 电压、电流、频率：±0.2%；功率：±0.2%（CosΦ>0.1），±0.5%（0.02<CosΦ<0.1） | |
| 工作温度 | －10℃~ +40℃ | |
| 工作电源 | 交流160V~400V | |
| 外形尺寸（mm） | 400(L)×320(W)×180(H) | |
| 重量(kg) | 8 | |
